Классификация типов напильников

  • 06-02-2015
  • 11
  • 145
Оглавление: [скрыть]
  • Внешний вид напильника
  • Нумерация насечек
  • Типы напильников
  • Применение напильников различной формы

Большое разнообразие форм и размеров насечек напильников привело к тому, что неспециалисту разобраться в том, для каких целей нужно использовать тот или другой инструмент, стало очень сложно. Чтобы улучшить ситуацию, была разработана классификация напильников. Эта классификация, понемногу видоизменяясь и пополняясь новыми типами инструмента, действует и поныне.

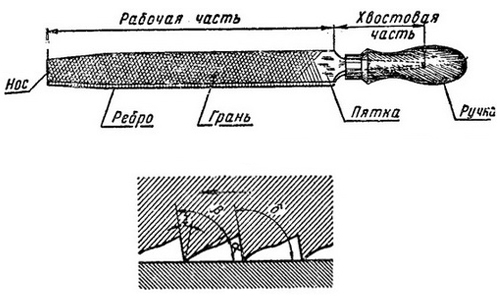

Схема устройства напильника

Схема устройства напильника.

Внешний вид напильника

Даже в век космических технологий большинство работ по металлу или по дереву не может обойтись без напильника. Несмотря на очень почтенный возраст инструмента, его предназначение остается прежним – методом послойного стачивания поверхности детали сформировать ей нужные размер и форму.

Отечественные напильники производят из двух групп высококачественных инструментальных сталей – легированной хромистой стали марок ШХ15 и 13Х или нелегированной улучшенной стали марок У10А – У13А.

Напильник относят к режущим инструментам. По внешнему виду напильник – это брусок из особой марки стали, поверхность которого иссечена по особому шаблону. Большинство напильников имеет прямоугольное, треугольное или круглое сечение бруска, хотя возможны и другие варианты.

На суженном конусообразном хвостовике напильника закреплена деревянная или пластмассовая ручка. Она служит исключительно для удобства работающего с инструментом, и на качество самого инструмента никакого влияния не имеет. Поэтому выбрасывать инструмент со слетевший ручкой глупо, ее легко можно заменить на другую.

Вернуться к оглавлению

Нумерация насечек

Таблица нумерации насечек

Таблица нумерации насечек.

Использование напильников во многом определяется видом нанесенной насечки и конфигурацией ее зубьев. Для нанесения зубьев может быть использован метод насекания, фрезерования, нарезания, протягивания и точения. Наиболее распространены сегодня напильники с насеченными на специальных станках зубьями.

В подавляющем большинстве насечка напильников бывает одинарной или двойной. Одинарная насечка позволяет снимать опилки, равные величине зубьев. Работать таким инструментом очень тяжело, поэтому в основном его используют для обработки мягких металлов, пластмассы и дерева.

Двойная (перекрестная) насечка получается путем комбинации основной, более глубокой, и вспомогательной, более мелкой, выполненной под углом к основной. Пересекающиеся насечки перемалывают образующуюся во время работы стружку. Используют такую насечку для обработки твердых металлов и сплавов.

От размера насечек на 1 см длины бруска зависит величина зубьев напильника – чем меньше насечек, тем крупнее зуб. По размеру зубьев напильники бывают от 0 до 5 номеров (всего их 6), а по форме нанесенных насечек различают насечку одинарную, перекрестную (двойную) и рашпильную.

Самые крупные зубья насечки обозначают №0 и №1. Такими напильниками пользуются тогда, когда нужно быстро снять достаточно большой слой материала (0,05 – 0,10 мм). Главным недостатком инструментов с такой насечкой является низкая точность обработки деталей – она не превышает 0,1 – 0,2 мм.

Схема работы напильником

Схема работы напильником.

Инструмент с зубьями №2 и №3 использует тогда, когда нужно снять слой материала в пределах 0,02 – 0,06 мм. Точность их работы составляет 0,02 – 0,05 мм.

Для чистовой отделки деталей используют инструмент с точностью обработки 0,01 – 0,005 мм, с зубьями насечки №4 и №5 (их в народе называют бархатными).

Ими можно снимать слой материала не больше 0,01 – 0,03 мм.

Вернуться к оглавлению

Типы напильников

По своему предназначению напильники разделяют на несколько больших групп:

  • общего назначения;
  • специального назначения;
  • машинные;
  • рашпили;
  • надфили.

Напильники общего назначения используются для общеслесарных работ. Насечку для инструментов этой группы выполняют способом насекания, оснащая их двойной (перекрестной) насечкой. Они могут быть различной длины (от 100 до 450 мм), иметь различную форму бруска и практически все номера насечки.

Слесарные напильники для специальных работ используются в основном в промышленных условиях, так как их предназначение – устранять большие припуски при подгонке пазов и разной кривизны поверхностей, их можно использовать для обработки цветных металлов. В зависимости от выполняемых работ они могут быть плоскими, брусовками, пазовыми, двухконцевыми и других форм.

Наиболее многочисленная группа надфилей – их насчитывается целых 11 типов: плоские, круглые, полукруглые, квадратные, трехгранные, овальные, ножовочные и т.д. Отличить надфили можно по небольшой длине бруска (40, 60 или 80 мм) и насечке высшего, 5 класса.

Виды напильников по форме

Виды напильников по форме.

Оснащаются надфили большей частью двойной насечкой, хотя ребра плоских надфилей могут иметь и одинарную. Применяют преимущественно для обработки мелких деталей или узких мест, куда обычными слесарными инструментами не добраться.

Рашпили подразделяются на три типа: сапожные, копытные и общего назначения. Их отличительная черта – большая длина (от 250 до 350 мм) и большие зубья насечки – она у рашпилей не бывает меньше №1. Обычно рашпили бывают круглые или полукруглые, а также плоские с тупыми или острыми носами.

Вернуться к оглавлению

Применение напильников различной формы

Форма бруска имеет очень важное значение, по ней можно сразу определить сферу применения инструмента. Напильники по способу применения бывают:

  • плоские или плоские остроносые, предназначенные для обработки внутренних или наружных плоских поверхностей;
  • квадратные, предназначенные для распиливания прямоугольных, квадратных и многоугольных отверстий;
  • трехгранные, предназначенные для обработки в пазах, отверстиях и канавках, а также на внешней стороне деталей острых (от 60º) углов;
  • полукруглые, предназначены для обработки больших отверстий и вогнутых поверхностей значительного радиуса кривизны;
  • круглые, предназначены для обработки небольших круглых или овальных отверстий или небольшого радиуса вогнутых поверхностей;
  • ромбические, предназначенные для работы с зубчатыми деталями;
  • ножовочные, предназначенные для выборки узких пазов, канавок, для обработки внутренних углов, а также плоскостей в отверстиях квадратной, ромбовидной или прямоугольной формы.
Виды насечек

Виды насечек.

Такое разнообразие инструментов одного вида может запутать даже специалиста. Если вы не занимаетесь профессионально работой по металлу или дереву, а пользуетесь напильником от случая к случаю, то вовсе не обязательно приобретать для домашней мастерской инструменты всех размеров и форм. Большинство операций можно выполнить всего тремя разновидностями напильников – плоским, треугольным и круглым, но зато нужно, чтобы эти виды были всех трех основных групп: слесарные общего назначения, надфили и рашпили. Когда они будут в вашей мастерской, то вам по плечу будет любая задача.

В прямой зависимости от марки материала, его термической обработки и качества выполнения насечки находится срок службы инструмента.

Выбирая напильник в строительном магазине, обязательно обратите пристальное внимание на его внешний вид.

Профессионалы советуют выбирать инструмент, имеющий равномерный стальной цвет поверхности, четко видимую насечку без малейших признаков дефектов. Если на поверхности вы обнаружите разводы, следы ржавчины или масляные пятна, то такой инструмент однозначно лучше не брать, долго вы им пользоваться все равно не будете.

Не ошибитесь в выборе! Удачи!
