Как выполнить ремонт кнопки шуруповерта своими руками

Шуруповерт – это один из самых необходимых инструментов для современного человека. С его помощью можно выполнять массу различных работ по дому. Он незаменим как при глобальном строительстве, так и при проведении локальных ремонтных работ. Однако многие детали устройства рано или поздно могут выйти из строя. Это связано чаще всего с неправильной эксплуатацией электроинструмента. Иногда может понадобиться ремонт шуруповерта своими руками.

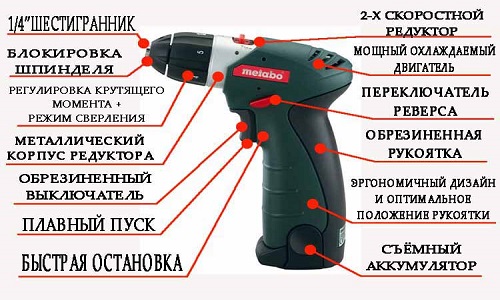

Схема устройства аккумуляторного шуруповерта.

Да, разумеется, в большинстве случаев проще обратиться в специализированную мастерскую, но это может занять уйму времени, к тому же ремонт может выйти в копеечку. В любом случае мелкие поломки можно устранить и самостоятельно. Например, можно отремонтировать кнопку запуска. Она частенько выходит из строя. О том, как производится ремонт кнопки шуруповерта своими руками, и пойдет речь далее.

Самый простой и практичный метод

Схема электрических соединений кнопки шуруповерта и силового транзистора.

Для начала стоит подумать, а как можно легко произвести ремонт, потратив минимум денежных средств. Разумеется, полная замена конструктивного элемента, а в данном случае кнопки, позволит сэкономить денежные средства и выведет работу устройства на первоначальный уровень.

Сам шуруповерт разобрать достаточно легко. Для этого просто нужно взять крестовую отвертку и открутить по периметру все шурупы, которые здесь располагаются в качестве крепежного материала. Разобрав устройство, можно обнаружить, что оно имеет достаточно простое строение. Здесь располагается мотор, редуктор, кнопка с двумя проводами, которые соединяют ее с батарейкой, а также 2 провода, которые соединяют ее с двигателем.

Итак, самый простой метод ремонта заключается в замене кнопки, она просто отпаивается от мотора. Затем удаляется разъем, который соединяет ее с элементом питания. Стоит такой элемент конструкции достаточно недорого. Его сегодня можно приобрести приблизительно за 300-500 рублей. Далее, провода от двигателя к кнопке припаиваются на место, а те, которые идут к элементу питания, устанавливаются вместе с разъемом. Теперь можно снова устанавливать батарейку и проверять работоспособность инструмента. Если все в порядке, то смело можно констатировать тот факт, что все ремонтные работы проведены правильно и грамотно. Теперь можно собирать шуруповерт. Есть и еще менее затратный метод ремонта, при котором кнопка не меняется, а восстанавливается.

Инструменты и материалы

Электрическая схема кнопки шуруповерта.

Разумеется, перед тем как приступить непосредственно к проведению ремонтных работ, стоит в обязательном порядке подобрать все самые необходимые инструменты и материалы. К таковым можно отнести:

• нож;
• плоскую отвертку;
• крестовую отвертку;
• паяльник с канифолью и припоем;
• вату.

В основном это все инструменты и материалы, которые могут понадобиться для проведения работ. Список не такой уж и большой. Все это может быть дома у любого мужчины.

Самостоятельный ремонт кнопки: советы

Схема устройства редуктора аккумуляторного шуруповерта.

Ну а теперь перейдем непосредственно к процессу восстановления. Как правило, кнопку не так просто приобрести. Зачастую приходится делать предварительный заказ в сервисном центре, а затем ждать несколько недель, пока она прибудет. Именно поэтому ремонт кнопки шуруповерта своими руками актуален.

Сразу можно отметить, что провода, которые идут от кнопки, отпаивать нет необходимости. Они процессу сборки и разборки конструктивного элемента никак не помешают. Итак, шуруповерт разобран по той же самой технологии, которая была указана выше, а это означает, что кнопка находится в непосредственной близости, то есть с ней можно проводить различные ремонтные работы. Для начала стоит снять нажимной механизм. Делать это необходимо предельно аккуратно, чтобы основание не было повреждено.

Прижимной механизм зачастую имеет красный цвет, но это все напрямую зависит от конкретной модели электроинструмента.

Электрические компоненты шуруповерта.

Не стоит снимать прижимной механизм резким рывком. Лучше всего воспользоваться медленными вращательными движениями по часовой стрелке или против нее. Тут тоже все зависит от конкретной модели шуруповерта. Теперь можно переходить непосредственно к ремонту, точнее, к выявлению проблем, которые привели к неисправности.

На любом кнопочном изделии подобного рода имеется защитный механизм. Его нужно тоже снять. Для этого придется воспользоваться подручными инструментами, а именно плоской отверткой и ножом. Двигаясь по кругу, нужно освобождать защелки. Делается это предельно просто, поэтому не должно вызвать каких-либо проблем в работе. Теперь можно удалить кнопочную крышку, под которой находится механизм реверса. На самом деле сам элемент включения пока не виден. До него придется еще добираться.

Для этого необходимо взять в руки паяльник и канифоль. Она способствует разогреву места пайки, что приводит к разъединению деталей. В данном случае нужно разделить два отсека между собой. Сначала паяльник погружается в канифоль, а затем прислоняется к месту разъединения. В результате этих манипуляций механизм из единого целого разделяется на две части. Вот только теперь можно попробовать подобраться к выключателю. Для этого снимается с соответствующего отсека крышка. Теперь отсек включения шуруповерта становится полностью открытым человеческому взору.

Этапы разборки кнопки шуруповерта.

Далее, нужно аккуратно извлечь механизм со своего законного места, при этом придерживая возвратную пружину, устанавливаемую здесь в обязательном порядке. Теперь можно посмотреть внутрь. Каждый человек в этот момент невооруженным глазом способен увидеть, что все контактные площадки стерлись в процессе эксплуатации. Основной причиной тому чаще всего является низкое качество металла, который используется для создания этих площадок. В результате того, что материал разрушается, его пыль постепенно оседает между контактами. Это приводит к тому, что те поверхности, которые некогда являлись диэлектриками, становятся электрическими проводниками. В этом зачастую и кроется причина самопроизвольного включения электроинструмента.

Так как причина выявлена, соответственно, остается ее только устранить. Делается это достаточно просто. С помощью самых примитивных и простых материалов стоит удалить пыль с поверхности диэлектриков. Для этого можно использовать самую обыкновенную вату. Ее желательно предварительно смочить в спирту. Если данный метод не помогает удалить остатки пыли, то придется пустить в ход нож. С его помощью можно попытаться поскоблить контакты. Некоторые для этих целей применяют наждачную бумагу, но этого делать не рекомендуется, так как поверхностям контактов может быть нанесен непоправимый вред. То есть в данном случае получается, что ремонт становится не во благо, а сводит весь результат к отрицательному значению.

Заключение и подведение итогов

Теперь можно констатировать тот факт, что работа по ремонту кнопки полностью завершена. Остается только собрать весь механизм и инструмент. Делается это в обратном порядке. Для начала два элемента конструктива спаиваются между собой. Затем они устанавливаются на свое законное место.

Сравнительная таблица характеристик шуруповертов разных производителей.

Теперь важно правильно установить возвратную пружину вместе с прижимным механизмом. Стоит сразу проверить, как нажимается кнопка. Если она западает, то возможно, что в ходе ее сборки была нарушена технология. Это приводит к тому, что она попросту не будет работать. Придется заново все разбирать. Именно поэтому следует ориентироваться на поговорку – семь раз отмерь, а один – отрежь. Только так можно вернуть первоначальный вид кнопочному механизму.

Далее можно переходить к испытанию работоспособности кнопки. Для этого на свое законное место устанавливается батарейка, и производится нажатие на кнопку включения. Если все сделано правильно, то шуруповерт должен запуститься. Это говорит о том, что инструмент можно собирать. Предварительно все конструктивные элементы устанавливаются на свои законные места, а только после этого две половины инструмента можно соединять между собой. Все возвращается на место и соединяется теми же шурупами, которые были удалены при разборе шуруповерта.

Итак, все работы завершены, а это означает, что можно подводить некоторые итоги всему тому, о чем шла речь выше. Как понятно, существует два основных метода восстановления работоспособности кнопки шуруповерта. Выбирать один из них должен сам мастер. Разумеется, всегда можно обратиться в сервисный центр, но это как минимум невыгодно. Всегда лучше делать все своими руками.
