Шаблоны для фрезера: изготовление своими руками

  • 02-02-2015
  • 23
  • 237
Оглавление: [скрыть]
  • Изготовление самодельного мебельного шаблона
  • Поэтапное изготовление шаблона для мебели
  • Шаблоны для ручного фрезера
  • Клиновидные шаблоны для ручного фрезера
  • Основные практические моменты

Сейчас очень трудно представить себе любое слесарное мероприятие без использования фрезера. А ведь не так давно люди делали пазы, мастерили объемные фигуры при помощи рубанка, стамески и ножовки. В современное время все большую популярность приобретают различные фрезерные устройства, в том числе сделанные самостоятельно. Шаблоны для фрезера своими руками позволяют облегчать управление механизмом, помогают проводить обработку поверхностей максимально точно и аккуратно.

Схема параллельного упора на ручном фрезере

Схема параллельного упора на ручном фрезере.

Такое приспособление необходимо там, где нужно проделать отверстие, разгладить кромку изделия, вырезать объемную фигуру. Фрезерование применяется при вырезании орнаментов, узоров, подготовке ниш для установки уголков, замковых механизмов, петель. Этот инструмент позволяет убрать фаску, закруглить кромку любой детали. По своим характеристикам фрезер напоминает действия рубанка.

Это обрабатывающее приспособление работает с древесиной, пластиком и алюминием. Однако каждый из случаев предполагает установку заданных скоростных режимов и соответствующего оснащения. Несмотря на активное применение фрезера, такие атрибуты строительного значения, как стамеска, ножовка, резак все же используются в работе. Применение шаблонов для этих установок часто связывается с изготовлением мебели.

Изготовление самодельного мебельного шаблона

Правильное направление при работе фрезером

Правильное направление при работе фрезером.

Любой работник мебельной организации прекрасно знает, как нелегко сделать угловую кухню. Установка столешницы требует точных соединений, закругления передней кромки и уплощения других частей. Известно, что плоская грань, приставленная в виде закругленного начала, приобретет несимпатичный облик с заметным грубоватым швом. Чтобы обрезка была проведена правильно и аккуратно, применяют фрезерное устройство и специально изготовленный шаблон для мебели. Создать самостоятельно такие образцы не так уж и сложно.

Главными приспособлениями, без которых монтаж будет невозможен, будут:

  • лист ДВП;
  • ручной фрезерный механизм;
  • чертежи.
Вернуться к оглавлению

Поэтапное изготовление шаблона для мебели

Детали мебели, выпиленные по шаблону

Детали мебели, выпиленные по шаблону, имеют одинаковую форму и размер.

  1. Такой шаблон, изготовленный своими руками, будет осуществлять свои функции ничуть не хуже приобретенного в магазине. Чтобы его создать, нужно приготовить чертеж и обложку к обрабатывающему станку. Затем делается пробная самоделка из листа ДВП, ее толщина приравнивается 8 мм.
  2. Далее проводится замер диаметра фрезы и самого станка. Затем рисуются 2 пересекающиеся линии, угол которых равен 135°. Чтобы сгладить эти показатели, берется дуга. Для вычисления ее радиуса следует выяснить аналогичные показания у фрезы и колец. Из величины первого устройства следует вычесть получившуюся разницу радиусов колец и фрез.
  3. Получается внутренняя дуга. По ее основанию проводится фрезерование ровного торца постформинга. По мере движений кольца по заданному радиусу фреза описывает такую дугу, диаметр которой равен собственному.
  4. От проведенного отрезка откладываются 2 линии, параллельные друг другу. Дистанция между этими точками приравнивается диаметру кольца используемого фрезера. К этим показаниям прибавляется 5 мм. Линия берет начало от середины предшествующей дуги.
  5. Точка соединения отрезков сглаживается при помощи дуги. Ее радиус соответствует аналогичным показаниям упорного кольца устройства. Во время движения фреза уже не сможет осуществить дугообразных движений.
  6. Нужно нарисовать 2 равноценные прямоугольника, имитирующие контуры столешницы. На них накладывается угол, после чего проводится его удлинение на определенное расстояние.
  7. Выставленные на шаблон пометки заметно упростят работу. Дуги верхнего и нижнего рядов совмещаться не будут. Поэтому проводить выверку для каждой детали нужно немного смещая эти границы.

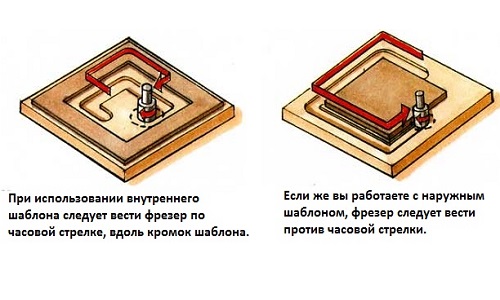

Правила работы с шаблонами для фрезера

Правила работы с шаблонами для фрезера.

Вернуться к оглавлению

Шаблоны для ручного фрезера

  1. Первым делом следует сделать шаблон из оргалита твердых пород, толщина которого приравнивается 6 мм. Высота трафарета из МДФ соответствует 12 мм. Эти материалы очень удобны в обработке и ничуть не уступают древесине. Однако их углы легко прогибаются от случайных ударов или падений. Чтобы шаблоны служили долгий срок, необходимо взять березу высокого качества. Несмотря на ее высокую стоимость, в отличие от МДФ, она обладает большей прочностью и постоянством характеристик.
Фрезерование кромки с использованием шаблона и копировального кольца

Фрезерование кромки с использованием шаблона и копировального кольца.

На поверхности шаблона прочерчиваются границы деталей с соблюдением натуральных пропорций. Затем сверлятся стартовые пазы, ненужный материал режется лобзиком, соблюдая около контурной линии отступ в 1 мм. Края кромки тщательно шлифуются, бумажный трафарет убирается.

  1. При помощи шаблона создается заданное количество деталей. Затем этот элемент кладется на изделие и обводится карандашом. Ненужный материал выпиливается, отходя от контура на 1,5 мм. Аналогичные действия осуществляются с другими заготовками.
  2. С помощью двустороннего скотча на основе ткани шаблон фиксируется на одно из изделий. Чтобы работа прошла максимально быстро, следует в цангу станка вставить фрезу, имеющую на хвостовике подшипник. Эта деталь скатывается по краю трафарета.
  3. Затем нужно выбрать тип фрезы. Все разновидности с подшипниками используются для фрезеровки согласно шаблонам, прибор держится в руке и устанавливается на поверхность. С помощью копирующей фрезы осуществляется контроль работы станка в тот момент, когда деталь передвигается по столу, шаблон располагается сверху.
  4. Пространство между острием и хвостовиком необязательно обрабатывать фрезой с подшипником в один проход. Сделать это можно за 2-3 раза, применяя более дешевый вариант фрезы. Фрезерование проводится при выравнивании подшипника со средней частью толщины трафарета.
  5. Близко к фрезе ставится упорное стержневое устройство. Станок включается, деталь прижимается к этой детали и постепенно двигается к крутящейся фрезе до тех пор, пока подшипник не соприкоснется с шаблоном. Фрезерование внешних контуров проводится против движения часовой стрелки, внутренние очертания — в противоположную сторону. В момент соприкосновения подшипника фрезы с шаблоном, деталь убирается от стержневого упорного устройства.

Копирующее устройство у хвостовика функционирует аналогично, однако, требуется повернуть деталь, чтобы трафарет смотрел на поверхность стола. Фрезерование проводится аналогично работе фрезерного стола. В процессе проведения манипуляций важно следить за целостностью основания верстака.

Вернуться к оглавлению

Клиновидные шаблоны для ручного фрезера

Шаблон для закругления углов

Шаблон для закругления углов.

Сделать шаблон в виде шипов или клиньев можно собственными силами. Это соединение отличается элегантностью и чаще всего применяется при производстве мебели. А там, как известно, требуется высокое качество сборки. Применяя в работе такие примитивные приспособления, как пила и стамеска, здесь не обойтись без определенного опыта в строительной сфере, чего не скажешь о ручном фрезере. Он позволяет проводить заданную работу даже новичкам.

Как получить соединение шаблонов для фрезера, чтобы он четко обозначил клинья на всех заготовках? Для этого можно использовать ручной станок с достойными характеристиками. Кольцо обязательно должно подходить по размеру к станку, в противном случае его следует приобрести.

Клиновидное устройство частично скрытого типа можно увидеть с одной из сторон. Соединение сквозного характера прослеживается с обеих точек. Для совмещения двух деталей светлый элемент устанавливается строго вертикально. Периодически межзубное пространство шаблона очищается от опилок. По завершении работы имеющиеся шероховатости необходимо обработать наждачной шкуркой.

Вернуться к оглавлению

Основные практические моменты

Фрезерование паза по шаблону

Фрезерование паза по шаблону.

  1. Соединение частей.

Объединения, выполненные с помощью ручного фрезера, устанавливаются на всю глубину, она остается прежней после завершающего крепления. В каждое углубление перемещается любое из копировальных колец. Шаблон сдвигается в процессе фрезеровки двух элементов. Смещение деталей должно быть максимально точным, запирая их опорными стержнями в количестве двух штук. Итак, при помощи фрезера удалось получить наиболее точное несколько скрытое шиповое соединение. Здесь нет необходимости проводить дополнительное склеивание. Детали прочно закрепляются между собой.

  1. Замер и фиксация шаблонов.

Шиповый механизм изготавливается из стали, части этого устройства представлены двумя штангами и винтами. Глянцевитый шаблон помогает образовать несколько скрытое соединение клиновидного характера. Оно легко заменяется механизмом шипового совмещения или устройством «ласточкин хвост». Потом устанавливается глубина копировального кольца. Дальнейшее фрезерование связывается с его передвижением по зубчикам шаблона.

  1. Крепление деталей.

Две части крепятся штангами.

Детали регулируемого шаблона

Детали регулируемого шаблона.

Деталь темных расцветок горизонтального расположения плотно соединяется с вертикальным элементом более светлого тона, находящимся на одной линии с верхней планкой.

  1. Регулирование соединяющих элементов.

Для корректировки совмещаемых точек детали подводят к маленьким стержням, которые немного сдвигают основание.

  1. Монтаж шаблона.

Шаблонное устройство перемещается в нижнюю часть общего механизма, закрепляясь винтом. Как только будет отрегулирована глубина, можно осуществлять фрезеровку.

В этом устройстве возможно провести зажим элементов, ширина которых соответствует 300 мм и менее. Наибольшие показатели толщины могут отличаться на несколько мм.

  1. Шаблоны для пальцевых соединений.

Для такого устройства заготовка размещается в вертикальной позиции и обрабатывается фрезой пазового типа. Шипы обладают ровными краями при их параллельном расположении. Для сохранения целостности детали, в момент фрезерования устанавливается опорное приспособление в виде бруска.
