Как изготовить самодельный аэрограф из шприца?

  • 02-03-2015
  • 47
  • 3531

Самодельный аэрограф из шприца – отличный помощник в хозяйстве. Это изобретение делает покраску совсем несложным процессом. Можно сделать дома самодельный аэрограф, потому что не у всех есть возможность приобрести его в магазине, тем более что стоимость аэрографа достаточно высокая. Самодельный краскопульт будет не хуже покупного. Для того чтобы его смастерить, не нужны какие-либо особые навыки или умения, да и составляющие аэрограф детали найдутся в любом доме. Сделать краскопульт из шприца можно двумя способами: без краскораспылителя (этот способ очень простой) и с краскораспылителем (более сложный).

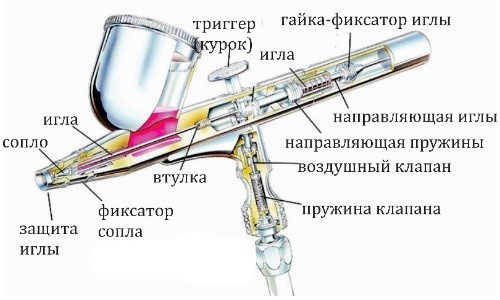

Схема устройства профессионального аэрографа

Схема устройства профессионального аэрографа.

Что такое аэрограф?

Аэрограф – это тот же самый пульверизатор (пневматический инструмент), который предназначен для распыления красящего вещества. Применяется он во многих сферах жизни, но из-за его высокой стоимости народные умельцы уже научились делать аэрограф своими руками.

Вернуться к оглавлению

Способ первый (аэрограф без краскораспылителя)

Прежде всего необходимо собрать все нужные инструменты. Для изготовления этого вида аэрографа понадобится:

Краскопульт из гелевой ручки и шприца

Краскопульт из гелевой ручки и шприца.

  • одноразовый шприц и игла от него (его объем зависит только от желания мастера);
  • скрепка;
  • нить;
  • фиксатор – скотч или изолента;
  • небольшая емкость для краски.

Иглу нужно снять и нагреть на огне так, чтобы ее можно было отделить от пластиковой основы. Из шприца нужно убрать поршень, скрепку сначала сделать ровной, а затем согнуть ее под углом 90°. Плотно соединить нитью одну сторону скрепки и иглу. Затем с помощью скотча или изоленты зафиксировать вторую сторону скрепки и корпуса. Причем фиксировать необходимо конструкцию нужно возле отверстия, на которое надевалась игла. Установить кончик иголки нужно так, чтобы он находился в центре сопла шприца.

После этого следует развести краску, чтобы она была жидкой, в небольшой емкости. Аэрограф взять в руку, опустить иглу в емкость с красящим веществом и сильно дунуть в широкое сопло.

Такие аэрографы называют в простонародье «ротодувами». Для того чтобы сделать такой прибор, понадобится 9-11 минут и минимум приспособлений.

Вернуться к оглавлению

Способ второй (аэрограф без распылителя краски)

Этот способ идентичен вышеописанному методу, отличается он только несколькими деталями.

Для изготовления понадобится:

Положение пульверизатора

Положение пульверизатора: а – стены, б – потолка.

  • стержень от гелевой ручки;
  • одноразовый шприц + игла;
  • отрезок стержня шариковой ручки;
  • стеклянный или пластиковый флакон, емкость для красящей эмульсии;
  • термоклей.

Весь процесс сбора аэрографа происходит в несколько этапов:

  • пишущую часть ручки срезать конусом;
  • острую часть медицинской иглы отрезать;
  • иглу предварительно окунуть в термоклей и вставить в обрезанный стержень так, чтобы ее кончик был виден из металлической части стержня;
  • верхняя часть шприца крепится на флакон (в корпус необходимо вставить стержень с иглой);
  • в крышке сделать 3-4 отверстия для доступа воздуха;
  • дистанцию между кончиком иглы и пера можно определить экспериментальным способом.

Один из плюсов этого аэрографа – несложная замена резервуара.

Вернуться к оглавлению

Аэрограф с краскораспылителем

Для того чтобы сделать более удобный самодельный аэрограф, понадобятся такие детали:

Схема сборки аэрографа из подручных материалов

Схема сборки аэрографа из подручных материалов.

  • ручки (3 шариковых автоматических, 2 гелевых);
  • карандаш;
  • металлический пустой флакон (можно взять флакон от косметических средств);
  • шприцы (2-3);
  • твердая проволока;
  • болты 2 шт. по 3 мм;
  • ниппель;
  • небольшая иголка – 2 шт.;
  • клей.

В первую очередь нужно собрать патрон и фиксатор иголки. Изготовить его нужно из шприца, стержня гелевой ручки, пружинки авторучки и болта. Из корпуса извлечь поршень, пружинку опустить внутрь (она должна быть рядом с тонким соплом), в стержне сделать отверстие и вставить болтик, причем они должны быть перпендикулярны по отношению друг к другу. Эта конструкция в дальнейшем вставляется в корпус.

В корпусе шариковой ручки нужно сделать раскаленным ножом отверстия с двух сторон: одно меньше и более круглое (около 0,5 см), второе – больше и длиннее (около 2 см). Далее отрезок проволоки необходимо согнуть в упор триггера. Подходящую по диаметру проволоки иглу нагреть и сделать два отверстия в корпусе для согнутой проволоки, вставить ее в корпус.

Следующий этап – приготовить 4 отрезка проволоки по 6 см и согнуть их под прямым углом. Этими отрезками следует закрепить воздушный корпус, вернее его клапан (изготавливается из куска корпуса шариковой ручки).

Затем необходимо вставить корпус, который держит иглу, непосредственно в краскопульт. Он должен вставляться без особых усилий. Длина стержня гелевой ручки подбирается так, чтобы стержень уперся в согнутую проволоку, а пружинка была сжата. Для соединения всех деталей можно использовать эпоксидную смолу, термоклей или обычный суперклей.

Схема сборки компрессора для аэрографа

Схема сборки компрессора для аэрографа.

Дальше нужно заняться воздушным клапаном аэрографа, он будет состоять из шприца без поршня, иголки, пружинки, отрезка трубки от баллона (освежитель воздуха), ниппеля. Все детали нужно соединить, предварительно обработав клеем.

Для триггера понадобится антенна, шляпка поршня. Необходимо две секции антенны соединить со шляпкой, а внутрь вставить спичку с уже нанесенным на нее клеем. Все детали также нужно промазывать клеем, чтобы конструкция была крепкой.

Для того чтобы сделать распылитель краски для аэрографа, нужен один шприц, железная часть медицинской иглы, часть стержня с железным наконечником, шланг для подачи воздуха.

Бачком для красящей эмульсии станет баллончик из-под дезодоранта, вернее его верхняя часть, которую нужно отрезать ножом.

Когда все детали будут соединены между собой, краскопульт можно считать готовым. Сделать его несложно и недолго, главное – иметь желание. Но если возиться со сложным конструктором аэрографа не хочется, можно вполне воспользоваться первым и вторым способом. На них не тратится столько времени, да и детали для их изготовления найдутся в любой квартире или доме.

Принцип использования краскопульта

Принцип использования краскопульта.

Существует еще один способ сделать аэрограф с краскораспылителем из баллончика дезодоранта. Причем пустой баллончик будет выступать в качестве пульверизатора для мягкого рассеивания краски или любого мелкодисперсного химического вещества. Для изготовления необходим:

  • пустой баллончик;
  • большой по емкости шприц;
  • виниловая трубка диаметром, который будет соответствовать маленькому соплу;
  • компрессор для создания давления в баллоне;
  • перчатки.

С баллончика дезодоранта необходимо снять пластиковый клапан. На шприц одеть, как можно ближе к основанию, виниловую трубку и обрезать ее таким образом, чтобы ее можно было в дальнейшем надеть на сопло шприца, но так, чтобы осталось место для нажатия клапана баллончика (то есть длина отрезка виниловой трубки должна получиться примерно 0,5 см). Набрать жидкую краску и соединить отрезок виниловой трубки с баллончиком. В этом способе шприц выступает как элемент для заправки баллончика краской. Чтобы краска попала внутрь баллончика из-под дезодоранта, необходимо нажать на сопло баллона и затем на поршень шприца. Объем заправляемой краски вычислить несложно, достаточно посмотреть объем баллончика и емкость шприца. К примеру, объем баллончика – 150 мл, шприца – 10 кубов, значит, необходимо влить 5 объемов краски в баллон. Очень важно между заправками не забывать отжимать сначала клапан баллона, то есть закрыть его, и только потом снимать шприц.

Из пластмассового чехла медицинской иглы необходимо сделать переходник, который соединит баллон и компрессор. В запаянной части чехла необходимо сделать небольшое отверстие, а открытую часть вставить в трубку компрессора. Далее включить компрессор, надеть переходник на баллончик, надавить на его сопло и заправить воздух (на 150 мл баллон – примерно 2 кг воздуха). Перед тем как красить, надеть на баллон пластмассовый распылитель и встряхнуть его.
