Качественный фен для пайки своими руками

  • 04-03-2015
  • 21
  • 91
Оглавление: [скрыть]
  • Конструкция паяльного приспособления
  • Основные характеристики фена для пайки
  • Изготовление паяльного фена из старого паяльника
  • Сборка конструкции: рекомендации

Не стоит путать паяльный фен с обычным бытовым, которым женщины сушат волосы и делают укладку. Внешний вид может иметь сходства, но основная разница заключается в температурах, которые изделия производят. При нагревании паяльный фен может выработать внутри температуру до 800 градусов по Цельсию. Стоит сразу отметить, что для пайки достаточно нагреть прибор до температуры 250 градусов. Бытовой фен даже при максимальной мощности на работу такого уровня не способен. Достаточно легко можно сделать фен для пайки своими руками из подручных материалов.

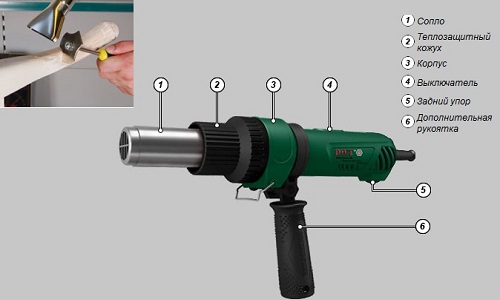

Конструкция паяльного фена

Конструкция паяльного фена.

Для того чтобы сделать такой инструмент, необходимо использовать старый прибор. Внешне конструкция останется прежней, основные изменения будут проведены с нагревательным элементом. Дополнительно в конструкцию будут внесены некоторые доработки, которые значительно увеличат функциональность прибора.

Процесс работы такого изделия ничем не отличается от бытового варианта: воздух, который захватывается вентилятором, будет проходить через нагревательный элемент и набирать нужную температуру, которая способна расплавить флюс. Прибор для пайки очень часто используется радиолюбителями, которые выполняют различные работы с процессорной техникой.

Конструкция паяльного приспособления

Основные элементы паяльного фена

Основные элементы паяльного фена.

Для того чтобы сделать фен для пайки, необходимо использовать подержанное изделие. Можно использовать старый аппарат, который есть дома, или приобрести в магазине, можно использовать также стальную трубку. Алюминиевая трубка не подойдет, а медный элемент может сделать изделие очень тяжелым, поскольку медь намного тяжелее стали. Стоит отметить недостаток, который объединяет все варианты, это нагревание элемента, в результате чего удержать его в руках будет невозможно. Кроме того, металлическая трубка сделает паяльник очень тяжелым, и работать им будет неудобно, особенно на протяжении длительного времени. Как вариант можно рассмотреть керамическую жаропрочную ткань, способную выдержать температуры до 1000 градусов по Цельсию.

Паяльный прибор можно сделать стационарным, то есть установить его на неподвижной подставке и во время работы платы двигать возле направленного потока воздуха, в то время как инструмент будет стоять неподвижно. Но, к большому сожалению, такая конструкция имеет свои недостатки, особенно в методе использования. Чтобы их устранить, необходимо использовать жаропрочную ткань.

Движение воздушного потока паяльного фена

Движение воздушного потока паяльного фена.

В индукционных плавильных установках такая ткань используется для того, чтобы охватить нагревательную спираль и тем самым защитить ее от раскаленной заготовки. В случае с феном жаропрочная ткань наматывается снаружи. Используя несколько слоев такого материала, в дальнейшем прибор можно будет удержать в руках обычной кухонной прихваткой.

Преимуществом старых бытовых фенов является наличие слюдяных пластин, которые с легкостью выдерживают самые высокие температуры. Для таких пластин необходимо подготовить специальное основание, которое выдержит огромную нагрузку. В этом случае можно использовать те элементы, которые уже имеются внутри прибора. Что касается нагревательных спиралей, то они должны быть изготовлены из мягкого нихрома. Варианты из фехраля не подойдут, поскольку этот материал достаточно жесткий.

Очень большое внимание стоит уделить мощности изделия.

Это связано с тем, что при недостаточном нагревании флюс не расплавится. С другой стороны, очень большой жар может повредить саму микросхему. А для того, чтобы очистить такую микросхему от избытка элементов, необходимо расплавить большое количество ножек, на что потребуется много времени. Поэтому, подвергаясь длительному воздействию очень высокой температуры, микросхема может быть повреждена, после чего ее невозможно будет восстановить. Поэтому мощность фена должна иметь определенные показатели.

Вернуться к оглавлению

Основные характеристики фена для пайки

Фен для пайки в среднем должен обладать такими техническими показателями, как:

  1. Мощность 450 Вт, потребляемая от обычной сети в 220 В.
  2. Производительность внутреннего вентилятора не больше 30 л/мин.
  3. Температурный диапазон 100-500 градусов по Цельсию.
Вернуться к оглавлению

Изготовление паяльного фена из старого паяльника

Cборочный чертёж паяльного фена

Cборочный чертёж паяльного фена.

Альтернативной заменой бытового фена может стать обычный паяльник, от которого потребуется только корпус. Соблюдая порядок работы, из такого прибора можно сделать хорошее изделие, которое пригодится в радиоделе.

В качестве основания используется самый обычный паяльник, который должен работать от переменного тока.

Осторожно вынимается все внутреннее наполнение паяльника, при этом очень важно ничего не повредить. Необходимо оставить только ручку и металлическую обойму.

Далее нужно подготовить следующие элементы.

Узел крепления электротехнического клеммника

Узел крепления электротехнического клеммника.

Необходимо взять трубчатую галогеновую лампу, которая обычно используется для прожекторов. Мощность такой лампы составляет 1,5-2,2 кВт. С ее помощью нужно сделать кварцевый изолятор. Для этой цели можно использовать не только новую лампу, но и сгоревшую. На алмазном станке с нее срезаются сплющенные концы. В конечном счете получается кварцевая трубка с технологическим соском с одной стороны.

Очень важно в этом участке сделать отверстие, которое будет использовано для вывода одного нагревателя.

В качестве нагревательного элемента будет использоваться нихром, толщина которого составляет от 0,3 до 0,7 мм. Провод с большим диаметром будет медленнее охлаждаться потоками воздуха.

Для того чтобы регулировать процесс работы, стоит установить регулятор. Длина намотки нихрома будет зависеть от размера деталей.

Вернуться к оглавлению

Сборка конструкции: рекомендации

Схема импульсного источника питания для миниатюрного паяльного фена

Схема импульсного источника питания для миниатюрного паяльного фена.

В кварцевую трубку необходимо уложить спираль, которая была выполнена своими руками. Конец такой спирали нужно продлить проводом, который будет продет сквозь подготовленное заранее отверстие.

Для того чтобы снизить температуру нагревания обоймы прибора, рекомендуется обмотать трубку слоем фольги.

После того как с трубкой будут выполнены все манипуляции, ее можно поместить в обойму, выполнять это нужно очень осторожно.

К самой обойме стоит присоединить провод, он будет располагаться со стороны ручки, это станет источником питания для нагревательного элемента.

Подготовленная конструкция будет вставлена непосредственно в ручку, в случае если она пластиковая, ее нужно будет расширить.

Для того чтобы кварцевая трубка была расположена строго по центру обоймы паяльника, ее рекомендуется обмотать асбестовым шнуром, который выполнит цедирование внутреннего элемента.

Передний вывод обогревательного элемента стоит зажать с помощью обоймы. Перед тем как начать пайку, стоит оборудовать прибор еще одним элементом. В ручку необходимо установить шланг, через который будет подаваться воздух. Если ручка приспособления разбирается, этот этап можно отложить на самый последний момент.

Такое изделие для пайки можно сделать своими руками, используя при этом подобное устройство. Заменить кварцевую трубку можно любым инвентарем из химической лаборатории. Правда, галогеновую лампу достать намного легче. Что касается источника воздуха, то им может стать обычный компрессор, который используется в аквариумах. Его будет вполне достаточно для того, чтобы качественно разогреть воздух.

Из чего делать инструмент для пайки, зависит от личных предпочтений. Это может быть как бытовой фен, так и обычный старый паяльник. Принцип работы двух приборов одинаков.
