Как сделать газовый паяльник своими руками ?

  • 30-01-2015
  • 49
  • 160
Оглавление: [скрыть]
  • Виды паяльников и правила пайки
  • Правильный выбор инструмента
  • Изготовление инструмента своими руками

Паяльник – это несложный инструмент, который есть почти у каждого хозяина. Ремонт телевизора, сотовых телефонов, радиоаппаратуры, соединение проводов, антенн, кабелей выполняют с помощью пайки. Можно использовать сварку, но в домашних условиях ее непросто применить.

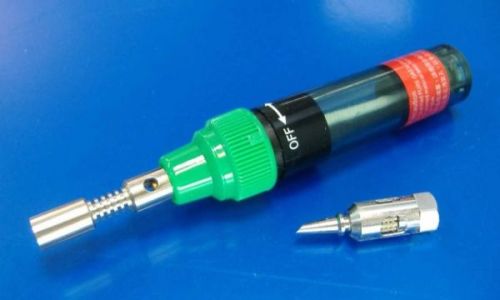

Газовый паяльник

Газовый паяльник нужен для выполнения мелкого ремонта электронных приборов. В целях экономии его легко сделать своими руками.

Если в доме нет нужного инструмента, можно сделать паяльник своими руками.

Виды паяльников и правила пайки

Пайка – это процесс получения неразъемного соединения, который получают с помощью специального инструмента – паяльника.

Паяльники могут быть электрическими, индукционными, импульсными, газовыми. Самый простой вариант сделать пайку – это использовать отвертку, нагретую на газу, но он не очень эффективный, ведь отвертка быстро остывает.

Схема паяльника

Схема паяльника.

Еще один вариант инструмента – это медный брусок, который имеет заострение с одной стороны, а с другой насажен на стержень с ручкой. Инструмент нагревают на газовой плите или паяльной лампой.

В зависимости от того, что вы будете паять, применяют различные виды паяльников. Если объем работ большой, то лучше использовать электрический паяльник, а газовый инструмент отлично подойдет для пайки в сложных условиях, где нет электричества или оно отключено.

Перед началом работ ознакомьтесь с простыми правилами для получения хорошего результата:

  • поверхности должны быть хорошо зачищенными;
  • они должны иметь плотное соединение;
  • во время работ соединяемые элементы нужно прогреть до нужной температуры.

Для изоляции места пайки применяют изоленту или специальную трубку, которую слегка нагревают и фиксируют.

Вернуться к оглавлению

Правильный выбор инструмента

Приспособление к паяльнику для пайки мелких деталей

Приспособление к паяльнику для пайки мелких деталей.

Выбор зависит от ваших приоритетов в работе, ведь можно паять различные детали, но в домашних условиях чаще занимаются такими проблемами, как удлинение проводов, пайка разъемов, антенн, электрооборудования.

Для работ на даче или дома хорошо подойдет электрический паяльник, который имеет приемлемую цену. Удобно, что работать им можно продолжительное время.
Его недостатки:

  • не регулируется температура;
  • перегревается жало;
  • наличие статического электричества, которое может повредить элементы пайки;
  • небольшой срок службы;
  • плохая изоляция жала паяльника.

Удобным и функциональным устройством является газовый паяльник, главное достоинство которого в том, что можно работать в любом месте, независимо от наличия розетки. Такой инструмент имеет достаточно высокую цену, но им можно спаять все, что нужно.

Газовый паяльник удобно носить с собой или возить в автомобиле.

Можно произвести ремонт электрооборудования в дороге при поломке машины или исправить антенну на крыше дома.

Газовые инструменты мобильны, они работают от баллончика, заправленного газом. Можно использовать их как газовую горелку. Цена инструмента может быть различной. Она зависит от производителя, типа пламени, степени защищенности, температуры нагрева.

Вернуться к оглавлению

Изготовление инструмента своими руками

Схемы регуляторов температуры жала паяльника

Схемы регуляторов температуры жала паяльника.

Паяльник – нужный инструмент, но он не всегда есть. Иногда удивляет его цена, или не хочется из-за небольшого объема работ его покупать.

Можно сэкономить деньги, и самостоятельно изготовить инструмент. Хорошо получить советы и рекомендации специалистов, чтобы вопрос, как сделать паяльник своими руками, не был сложным.

Наиболее простой вариант – изготовление паяльника с использованием газовой зажигалки.
Для работы нужно приготовить:

  • зажигалку;
  • тонкую проволоку из меди;
  • кусочек проволоки из меди толщиной 4 мм;
  • напильник;
  • плоскогубцы.

Зажигалку лучше использовать в металлическом корпусе, чтобы она меньше грелась.
Пластмассовая зажигалка начинает греться уже через 15 минут. Лучше использовать сильную зажигалку, которая будет долго гореть и не обжигать руки.

Не покупайте дешевое изделие, а используйте для работы против ветреную зажигалку. Она имеет большую температуру пламени, что значительно увеличивает ее эффективность. Из толстой проволоки нужно сделать жало. Проволока может быть и большей толщины, чем 4 мм, но в этом случае, она будет нагреваться в течение более длительного времени.

Загибаем проволоку, используя плоскогубцы. Один конец ее нужно завернуть для крепления на зажигалке, а второй заточить напильником или на наждаке.

Потом закрепляем жало на зажигалке тонкой проволокой, которую обматываем вокруг корпуса. Нужно сделать несколько витков, чтобы фиксация была надежной и было удобно работать.

Устройство паяльной лампы

Устройство паяльной лампы.

Газовый паяльник готов, и можно проверить его работоспособность. Таким паяльником можно запаять несколько проводков, если срочно нужно сделать работу, а инструмента нет. По окончании работы можно его разобрать.

Смотрите видео об изготовлении мини-паяльника из зажигалки.

Аналогичным образом можно изготовить своими руками мобильное мини-устройство на базе газовой горелки. Такой прибор автономен, не требует источника электропитания. Недостаток – необходимость восполнять запасы газа.

Можно сделать автономный инструмент из зажигалки еще одним способом. Основой изделия будет:

  • зажигалка;
  • гайка;
  • винтовой хомут;
  • медное жало;
  • спицы для велосипеда.

Технология работы несложная. На торце жала нарезают резьбу под размер гайки, а в боковых гранях сверлят 3 отверстия, в которых нарезают резьбу М3. Сверление и нарезание резьбы лучше выполнять в латунной или бронзовой гайке.

Гайку накручивают на жало. В боковые грани ее вкручивают 3 спицы от велосипеда. Спицы загибают под 90° и закрепляют на зажигалке с помощью хомута.

Можно использовать вместо спиц шпильки с нарезанной на концах резьбой М3. Мощность паяльника можно увеличить, если использовать жало с толщиной от 8 мм.
Такой инструмент хорошо подойдет автолюбителям, ведь с его помощью можно легко выполнить ремонт в любом месте.

Более сложные варианты изготовления паяльника своими руками подойдут не всем, потому что кроме знаний и навыков работы требуют использования большого количества материалов, что невыгодно.

Если вы не планируете использовать паяльник каждый день, то вполне можно сделать его из подручных материалов. Хорошая помощь – видео с различными вариантами изготовления собственными руками.
