Всем известно, что мост может быть сооружен через речку, через дорогу, через овраг. Но далеко не все слышали выражение «диодный мост».Что это такое и для чего нужен подобный мост?

Стандартная схема диодного моста

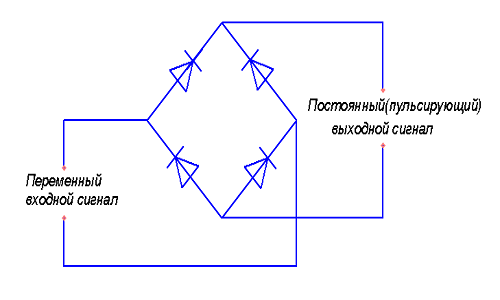

Рисунок 1. Стандартная схема диодного моста.

Что такое диодный мост

Свойство диодов пропускать напряжение только в одну сторону известно еще из школьной программы по физике. Диодный мост (рис. 1) состоит из 4 диодов. Эта карта показывает схему пайки деталей изделия. Основное его предназначение – преобразовывать переменное напряжение в постоянное. Сначала эти схемы собирались на радиолампах. Это было дорого и сложно. Сейчас полупроводниковые изделия стали довольно дешевы, поэтому заданные конструкции паяют с их применением. Схема, собранная с применением диодов (рис. 2), может дополняться фильтрами, собранными с применением полярных конденсаторов, дросселем и стабилитроном напряжения.

Схема параллельного включения диодных мостов, для больших токов сварочного аппарата

Рисунок 2. Схема параллельного включения диодных мостов, для больших токов сварочного аппарата.

Готовое изделие позволяет:

  • получать на выходе постоянное напряжение;
  • избежать тока подмагничивания, который может появиться в трансформаторе, питающем схему;
  • увеличить КПД трансформатора и сделать его с меньшими габаритами.

Схема может собираться из отдельно взятых диодов или представлять собой монолитную конструкцию различной формы и размеров. Ее часто называют сборкой. Диодная сборка предпочтительнее. Она обычно имеет меньшие размеры.

Все диоды внутри имеют совершенно одинаковые параметры. Монтировать такую конструкцию в общую схему прибора значительно проще. Недостаток конструкции – в случае сгорания любого диода нужно менять всю сборку. В схеме, состоящей из отдельных диодов, в таком случае меняется только сгоревший элемент.

Принцип работы диодного моста

Принцип работы диодного моста.

Для изготовления диодов и мостов на их базе применяются различные материалы. В маркировке деталей присутствуют буквы и цифры, которые обозначают:

  • “Г” – германий и его соединения;
  • “К” – кремний и соединения;
  • “А” – галлий;
  • “И” – индий;
  • “Ц” – готовый мост.

Цифры обычно обозначают номер разработки изделия. Все это относится к изделиям, выпущенным в СССР и России.

Вернуться к оглавлению

Собираем диодный мост

Схема выпрямителя сварочного аппарата с конденсатором

Схема выпрямителя сварочного аппарата с конденсатором.

Диодный мост является самым распространенным радиокомпонентом в блоке питания аппаратуры различного назначения. Он выполняет функции выпрямителя, выдавая постоянное напряжение, преобразованное из переменного. Изделие может быть собрано из отдельных диодов. Самые распространенные из них 1N4007. Все они рассчитаны на напряжение до 1000 В и ток до 1 А. На сборках обычно имеются указания, куда и какие провода присоединять. Для самостоятельной сборки схемы для применения в сварочном агрегате можно поступить следующим образом:

  1. Выбрать тип будущего изделия.
  2. Рассчитать его.
  3. Изготовить радиатор охлаждения.
  4. Закрепить готовую диодную конструкцию на радиаторе.
Схема применения диодного моста в трансформаторе

Схема применения диодного моста в трансформаторе.

Изделие можно собрать из отдельных диодов, можно воспользоваться монолитной сборкой. Отдельные диоды, их параметры можно рассчитать на следующем примере: нужен мост на напряжение 1000 В, 4 А. Тогда полная его мощность составит 1000х4=4 кВт. Через каждый отдельно взятый диод протекает примерно 70% общего тока. В конкретном случае при токе в 4 А это составит 3 А.

При работе схемы диодная конструкция обязательно будет нагреваться. Для ее охлаждения нужен хороший охлаждающий радиатор. Для сварочной установки он может быть сделан из листового алюминия площадью примерно 800 кв.см. На нем нужно просверлить необходимые отверстия, предназначенные для крепления изготовленной конструкции, нарезать резьбу. Готовую сборку следует закрепить на самодельном радиаторе болтами М6. Место под изделие можно промазать теплопроводной пастой марки КПТ-8. Все провода к диодному мосту крепятся методом пайки. Диоды можно использовать марки В-200. Они работают при токе до 200 А.

Вернуться к оглавлению

Области применения диодных мостов

Диодные выпрямительные мосты применяются не только в сварочных агрегатах, в трансформаторных устройствах. Они используются в импульсных выпрямительных устройствах. Примером может являться схема блока питания привычного компьютера. Такие выпрямители используются в компактных люминесцентных лампах, без них не работают энергосберегающие лампы. Нужен диодный мост в различных пускорегулирующих электронных приборах. Устанавливаются они как в однофазной, так и в трехфазной цепи.

Используются такие сборки в счетчиках электроэнергии, в блоках управления бытовой техникой, к которой относятся телевизоры, стиральные машины, компьютеры, электроинструмент, миксеры, пылесосы, холодильники. Без них не работают схемы промышленного оборудования, автомобили. В большинстве случаев сегодня вместо диодов 1N4007 используется сборка с такими же характеристиками MS500. Этот диодный мост оборудован выводами, расположенными с шагом в 2,5 мм. Площадь сборки всего 30 кв.мм. Высота ее 1,6 мм.

В устройствах с высокой температурой используются сборки серии B250S2A, они способны работать при температуре до 125°.

Собрать диодный мост можно довольно быстро и просто в домашних условиях.

Для этого нужно взять 4 диода, спаять катоды пары диодов, аноды другой пары. На спайке катодов будет располагаться плюсовой контакт схемы, на анодах – минусовой. На оставшиеся выводы подается переменное сетевое напряжение. Для полной комплекции останется впаять на выходе полярный конденсатор с параллельным разрядным сопротивлением. Такие устройства можно вставлять в схемы многих электронных приборов.
