Как сделать столярные тиски своими руками

  • 02-03-2015
  • 17
  • 679

В домашней мастерской должно обязательно найтись место для верстака. Сделать столярные тиски своими руками совсем не сложно. Поделки, сделанные своими руками, всегда радуют глаз. Имея этот нехитрый инструмент, можно работать с разными деревянными изделиями и заниматься резьбой по дереву. Можно обойтись и без столярных тисков, зажимая заготовки в струбцины или укладывая на верстак, но это неудобно. Обработка торца заготовки без столярных тисков обойтись не может, а струбцины просто не годятся. Металл оставляет следы на дереве, инструмент, соскочив с заготовки, может испортиться о струбцины. Таким образом, в мастерской без такого инструмента не обойтись, и необязательно его покупать в магазине, вполне можно сделать тиски своими руками.

Столярные тиски

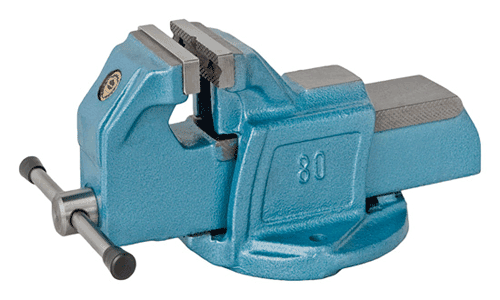

Столярные тиски предназначены для зажима изделия в процессе работы.

Столярные тиски состоят из корпуса с подвижной пластиной, которая двигается двумя направляющими. Сам механизм закрепляется на верстак с помощью металлических крепежей. Губки тисков имеют возможность закрепления на них деревянных, пластмассовых или металлических накладок. Они нужны для защиты заготовки от повреждений при обработке и зажиме. Без накладок не обойтись в работе с мягким сортом дерева.

Для фиксации заготовок (редко бывают меньше 20 см) устанавливается пружинный механизм быстрого зажима, потому как без него, если использовать винтовой зажим, придется слишком долго вращать механизм сдвига губок. После быстрого подведения губок окончательная фиксация производится винтом со специальной резьбой. Они крепятся на верстак винтами.

Технология изготовления столярных тисков

Самодельным столярным тискам необходим винтовой штырь с резьбой на 20 мм и длиной нарезки в 150 мм. Такой штырь можно поискать в магазине спортивного инвентаря или заказать у токаря в слесарной мастерской. Его резьба очень прочная, поэтому может выдерживать значительную нагрузку. Чем длиннее найдется винт, тем шире можно будет развести губки тисков. Для указанных размеров можно разводить их на расстояние около 80 мм.

Технология изготовления столярных тисков

Технология изготовления столярных тисков.

Нужны будут правильные шпильки. Попробуйте поискать их в хозяйственном магазине в отделе крепежа или среди старых вещей и конструкций. Для предложенной конструкции столярных тисов взяты шпильки от мопедного зеркала и его крепеж. Для конструкции столярных тисков можно взять шпильки от мопедного зеркала. Они загнуты, но если сделать несколько ударов молотком на наковальне, они выпрямятся.

Для крепежа ручки в длинной головке винту нужно проделать прорезь. В случае если ручка не подходит по размеру, ее можно легко обработать до нужной ширины отверстия с помощью напильника.

Хорошо подойдет для поворота винта прижима ручка, сделанная из винта с колечком на месте шляпки.

Губки формируются из двух досок. Одна из них будет неподвижная, сделанная из сосновой доски и закрепленная на верстак, а второй губкой тисков будет доска размерами 20х18х500 мм. Больший размер — это длина.

Схема столярных тисков

Схема столярных тисков.

В каждой доске сверлится отверстие, куда будет вставлен винт, при помощи сверла подходящего диаметра. Для шпилек потребуется сверло на 10 мм, им просверливают все доски разом. Чтобы не нарушить расположение отверстий, удобно их соединить гвоздями, которые потом аккуратно вытаскиваются.

После этого можно поставить в просверленные отверстия шпильки и винт, установить шайбу и гайку.

Не все заготовки одинаково большие, поэтому для возможности обработки заготовок короче нужно сделать переставляемые шпильки, а в обеих досках дополнительные 2 отверстия поближе к винту зажима.

Можно подобрать винты большего размера, если это сделать, то ваши столярные тиски станут универсальными. Можно будет зажимать и обрабатывать длинные заготовки, работать с боковыми сторонами досок и т.д.

Вернуться к оглавлению

Столярные тиски с установленной гайкой

Для работ по изготовлению подобных тисков понадобятся скобы из металла, а для разведения губок — болт и гайка. Во избежание срыва ключа при зажиме заготовки с гайки она впрессовывается в ключе.

Для этой цели его сильно разогревают в области губок и насаживают на гайку. Таким образом, технология изготовления верстака своими руками несложная, поэтому с ней может справиться практически любой человек, имеющий даже небольшие навыки работы с материалами для его изготовления.
