Как самостоятельно паять светодиоды?

  • 15-01-2015
  • 50
  • 1086

Светодиоды давно заняли свое место в наших квартирах. Без них нельзя представить себе радиоэлектронную технику, некоторые современные игрушки для детей. Целые ленты, собранные из светодиодов в производственных условиях, украшают предметы мебели, автомобильную и мототехнику. Они горят разными цветами, очень долго служат, привлекают внимание домашних мастеров своими характеристиками.

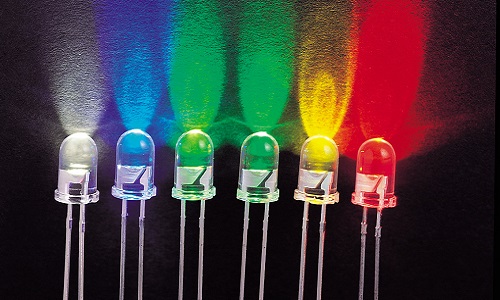

Светодиоды

У каждого дома есть светодиоды, но не каждый знает как правильно их припаять.

Многих интересует вопрос о возможности самостоятельно паять схемы, включающие светодиоды разных типов. Такая схема может быть выполнена своими руками.

Вспомним школьный курс физики

Паяльник

Для того, чтобы припаять схемы, включающие светодиоды, понадобится паяльник.

Для начала необходимо приготовить тестер, паяльник и калькулятор. Следует запомнить такую простую вещь: нельзя направлять луч, идущий от светодиода, в глаза человека. А теперь наступила пора немного вспомнить физику:

  • буквой «U» на электрических схемах обозначается напряжение, измеряемое в вольтах (В);
  • ток обозначается буквой «I», измеряется в амперах (А);
  • электрическое сопротивление деталей и проводников обозначается символом «R» и измеряется в омах (Ом);
  • все эти данные входят в формулу, характеризующую закон Ома: U = R * I;
  • буквой «Р» обозначают мощность, измеряемую в ваттах (Вт);
  • мощность можно рассчитать по формуле: P = U * I.
Вернуться к оглавлению

Как включить светодиод?

Подключение светодиода в сеть

Светодиоды подключаются в сеть с напряжением 9 и 12 В.

Чаще всего светодиоды включаются в сеть с напряжением 9 и 12 В. Наиболее распространенные приборы рассчитаны на потребляемый ток 20 мА (0,02 А). В идеальном варианте они подключаются через стабилизаторы тока, которые стоят значительно больше светодиодов. Для питания светодиодов красного и желтого свечения обычно требуется напряжение 2,0 В; белого, зеленого и синего — 3,0 В.

Практическое задание: имеется в наличии батарея на 12 В и несколько светодиодов на 2,0 В и 0,02 А. Самое простое — на каждый диод подать напряжение 2,0 В. Для этого лишние 10 В нужно погасить с помощью резистора, который часто называют сопротивлением. Формула закона Ома: U = R * I. Находим величину сопротивления: R = U/I. Получается: R = 10,0/0,02 = 500 Ом.

Чтобы сопротивление не сгорело от лишнего тепла, нужно рассчитать его мощность: Р = 10,0 * 0,02 А = 0,2 Вт. Лучше и надежнее брать сопротивления несколько большей емкости, но помнить, что при увеличении мощности увеличиваются его габаритные размеры. Теперь можно подключать светодиод к батарее через резистор, соблюдая полярность деталей.

Вернуться к оглавлению

Как паять светодиоды?

Флюс для алюминия

Для пайки светодиодов понадобится флюс для алюминия.

Подобным образом можно подключать несколько диодов последовательно. При этом рекомендуется подбирать светодиоды с одинаковыми параметрами. Цепочки светодиодов различного цвета можно устанавливать и подключать к самым разным системам. Проще это сделать на автомототранспортном средстве. Только нужно помнить, что напряжение в сети автомобиля обычно бывает не 12, а 14-14,5 В. Кроме того, оно не всегда отличается постоянством, помех тоже хватает. Для подавления помех необходимо использовать стабилизаторы напряжения. Собрать их можно на основе микросхем К142ЕН8А, КРЕН8А для сети 9 В. Для 12 В годятся К142ЕН8Б и КРЕН8Б.

Для пайки подойдет небольшой паяльник, жало которого может нагреваться до 260 градусов. Процесс пайки не должен превышать 3-5 секунд на каждую точку. Большую помощь окажет медицинский пинцет. Чтобы пайка была быстрой и качественной, нужно использовать специальный флюс для алюминия, обычный оловянно-свинцовый припой.

Если у вас нет опыта пайки, следует немного поучиться этому делу. Для пробных упражнений подойдут провода различного сечения. С концов проводов снимается изоляция. Свежие провода обычно не покрыты окислами, их можно сразу лудить. Для этого небольшое количество припоя берут на жало разогретого паяльника, касаются канифоли и водят жалом по оголенным частям проводов. Припой растекается по проводу тонкой пленкой.

Если по некоторым причинам лужение затруднено, нужно провод положить на таблетку аспирина и прогреть 3-5 секунд паяльником. После этой процедуры даже провод со следами явного окисления отлично покрывается оловом. Упражняться полезно до того момента, пока провода не получится залудить качественно и быстро. После этого нужно научиться лудить многожильные концы, которые чаще всего приходится расплетать, чтобы удалить с них следы окисления, затем смачивать на таблетке аспирина.

Теперь пайка светодиодов должна происходить легко и быстро.

Вернуться к оглавлению

Пайка SMD светодиодов

SMD светодиоды

SMD светодиоды — это безвыводные устройства, которые припаиваются специальными контактными площадками.

SMD светодиоды представляют собой безвыводные устройства. Они не имеют традиционных ножек для припаивания. Припаиваются они специальными контактными площадками, расположенными на корпусе прибора. Делать это можно маломощным паяльником 10-12 Вт. Лучше всего иметь для этой работы специальное жало, которое на конце имеет разветвление. Другой выход — навить на стандартное жало медный провод диаметром 1 мм. Концы провода будут выполнять роль разветвления.

При необходимости эту насадку можно снимать с жала, чтобы потом использовать еще раз. Концы намотанного провода сводят и разводят в зависимости от размеров светодиода.

Вернуться к оглавлению

Что такое диодные полоски?

Обычные светодиоды имеют стеклянную колбу около 5 мм диаметром и ножки-выводы. Длинная ножка означает плюсовой вывод, короткая — минусовой. Если во время пайки их перепутать местами, не произойдет ничего страшного. Просто диод не загорит. Перед пайкой все диоды устанавливаются на свои места, точки пайки обрабатываются флюсом, обычным оловом и паяльником производится пайка, остатки ножек откусываются. Остается осуществить пробный пуск системы, подсоединив ее к батарее. Если все работает, можно устанавливать светодиодную систему на задуманное место.

Схема разреза светодиодной ленты

Схема разреза светодиодной ленты.

Для простоты использования светодиоды выпускаются в виде целых лент, которые можно разрезать и соединять друг с другом. Они используются для декоративной подсветки различных сооружений и светильников. Резать ленту можно только в строго отведенных для этого местах, указанных на ленте. Расстояние между разрезами может быть следующим:

  • 2,5 см;
  • 5 см;
  • 10 см.

Пайка ленты со светодиодами производится обычным паяльником мощностью 40 Вт. В качестве флюса часто применяется специальный флюс в виде геля. Концы проводов должны быть перед пайкой хорошо залужены вместе с контактными площадками на ленте. Для пайки используют обычный припой ПОС. Существуют специальные устройства для соединения отрезков ленты без пайки — коннекторы.

Осталось все сведения свести в единую инструкцию, состоящую из нескольких пунктов:

  1. Для пайки нужно приготовить светодиоды, припой ПОС, флюс, паяльник, кусачки, пинцет, губку.
  2. Длинный вывод светодиода означает «+», короткий — «-».
  3. Светодиоды установить на заранее продуманные места на монтажной плате, которая может быть как самодельная, так и заводского изготовления.
  4. Слишком длинные выводы откусываются кусачками.
  5. Провода лучше использовать сечением до 0,75 мм.
  6. Паяльник включается для разогрева в сеть, его жало очищается влажной губкой.
  7. Место пайки прогревается паяльником в течение 2-3 секунд.
  8. Через несколько секунд припой остынет, пайка произведена.

Паяльник лучше использовать мощностью 40 Вт. Флюс годится марки ЛТИ-120. Его можно заменить раствором канифоли в спирте. Часто помогает таблетка аспирина. Единственный ее недостаток — очень едкий и неприятный запах. Из приборов неплохо иметь цифровой тестер.

Установить самостоятельно несколько светодиодов разного цвета в какой-либо прибор вполне может любой домашний мастер.

Особо сложных инструментов для выполнения работ не требуется. Следует лишь вспомнить некоторые знания из области физики и научиться пользоваться паяльником. Поможет в этом несколько упражнений на отработанных деталях и проволоке. Очень скоро вы поймете, что паять светодиоды — это просто!
