Как правильно пользоваться строительными уровнями разных видов

Производя строительные работы, нельзя обойтись без уровня, чтобы сделать точные замеры углов на участке в соответствии с чертежом. Используют различные виды инструмента, например, пузырьковый, лазерный, водяной. Их применение помогает точно переносить углы наклона с одних элементов конструкции на другие. Применение уровня или нивелира в строительстве позволяет делать замеры углов небольших размеров.

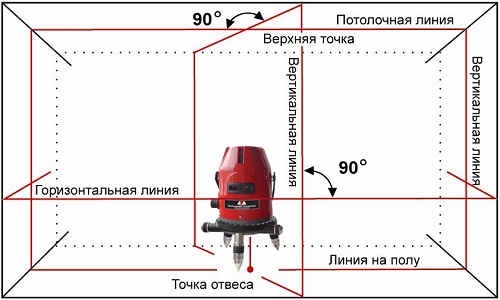

Работа лазерным уровнем.

Как пользоваться строительным уровнем правильно

Строительный уровень предназначен для определения отклонений относительно горизонтальной и вертикальной поверхности. Точный уровень для измерения практически нельзя сделать самому, его обязательно необходимо покупать. Под уровнем подразумевают толстую линейку, имеющую специальные “глазки” с тонкими рисками, в них можно увидеть ампулы с жидкостью. Каждая из них содержит воздушный пузырек. Если сравнивать возможности прибора при его использовании с характеристиками отвеса или нивелира, то последними можно сделать проверку только в одной плоскости. Инструмент позволяет построить горизонталь и вертикаль.

Правила использования пузырьковым строительным уровнем

Принцип работы водяного строительного уровня.

Наиболее распространен пузырьковый уровень. Его конструкция имеет форму продолговатого узкого прямоугольника, имеющего 1-3 колбы. Корпус инструмента может быть как цельным, так и пустотелым. Корпус бывает металлическим и пластиковым. Отклонения определяются посредством наличия колб, наполненных спиртом. В них имеется шарик воздуха. Для одной колбы характерна демонстрация вертикальной погрешности, а для второй – горизонтальных.

Определяющей характеристикой прибора пузырькового типа является его длина, которая может колебаться в интервале от 20 сантиметров до 4 метров. Каждым из инструментов, в том числе с помощью отвеса и нивелира, можно производить только определенные виды работ, поскольку не существует конкретной модели для всех случаев. Каждый прибор применяется при выполнении следующих видов работ:

1. Использование короткого уровня позволяет установить элементы небольших размеров, к примеру, розеток с выключателями, точечных светильников.
2. Применение среднего уровня связано с проведением работ масштабного характера, к примеру, связанных с укладкой плитки.
3. Двухметровый уровень позволяет проверить “неплоскостность”, если он используется как контрольная рейка.

Использование самодельного гидроуровня.

Так как конструкция пузырькового уровня изготовлена из жидкости и стекла, то, используя данный инструмент, следует действовать аккуратно. Если прибор когда-либо падал или по нему ударяли, то его показания могут быть ошибочными. После покупки инструмента его обязательно следует настроить. С этой целью его требуется приложить к идеально ровной по горизонтали поверхности.

Добиться точного результата можно, если наполнить водой емкость больших размеров, а сверху положить кусок пенопласта с плоской поверхностью. Данная позиция позволяет проверить, как расположен пузырек воздуха в капсуле. При выявлении определенной погрешности капсулу следует повернуть вокруг оси, отрегулировав уровень.

Применяя уровень, его прикладывают к поверхности, которую необходимо исследовать.

Далее определяют, в каком положении находится пузырек с воздухом. Если он расположен между рисками ровно посередине, то это значит, что поверхность является выровненной идеально.

В случае отклонения пузырька от вертикали в правую или левую сторону, необходимо наклонить поверхность в данную сторону. Если пузырек отклоняется вниз при его расположении на горизонтальной поверхности, то ее опускают. При отклонении пузырька вверх поверхность поднимают.

Как правильно применять водяной уровень

Проведение разметки при помощи гидроуровня.

Водяным уровнем называется гибкая прозрачная трубка или шланг, концы которой открыты. Полость трубки заполнена водой частично. Для правильной работы устройства вода в приборе не должна содержать пузырьки воздуха. Вместе с тем вода должна являться чистой, что связано с основным требованием к используемой жидкости.

Прибор действует на основе закона Паскаля о сообщающихся сосудах. В соответствии с данным законом физики оказываемое на жидкость давление на ее границе должно быть передано без изменений в каждую точку жидкости. Применять инструмент необходимо одновременно с измерением величин, которые имеют определенную погрешность. Она возрастает при уменьшении длины прибора.

Если размер длины поверхности является слишком большим, то наиболее подходящим инструментом будет гидроуровень. Его используют, проводя оценку расположения предметов, которые являются удаленными по отношению к определенной горизонтальной плоскости, друг относительно друга.

Шланг прибора может иметь длину, которая колеблется в пределах от 3 до 25 метров, на оба его конца должны быть надеты колбы. Верхушка колб, имеющих шкалу, закрывается специальной крышкой. Работать с инструментом достаточно удобно, особенно при проверке уровня на удаленных точках. Гидроуровень применяем только для исследования горизонтальных поверхностей. Важно не использовать его вблизи источников тепла, поскольку он является прибором, чувствительным к повышенной температуре.

Проверка горизонтальности лаг при помощи строительного уровня.

Делая замеры, колбы прибора требуется перемещать ниже или выше уровня, который не сразу можно установить, а только 1-2 минуты спустя. Фактически для проведения замеров водяным уровнем требуется подождать некоторое время. Оно является более длительным при использовании инструмента с более длинной трубкой и меньшим диаметром.

Заполняя уровень, следят за тем, чтобы все пузырьки, содержащие воздух, были вытеснены. Для этого один конец уровня опускают в ведро с водой и заливают. Если это условие не выполнено, то полученный результат не будет точным. В целом применять водяной уровень достаточно легко. Чтобы добиться наибольшей точности для заполнения водяного уровня используют воду, имеющую комнатную температуру. Тогда она будет одинаковой для всех участков прибора.

Для точного совмещения меток в двух колбах потребуется помощник, который должен приложить колбу, совместив метки на линейке уровня и на стене со значением “0”. Иначе предметы в разных помещениях располагаются на одном уровне. Если замеры делаются с помощником, то необходимо отойти со второй колбой к месту, которое относится к той же стене, но в другой комнате и с противоположной стороны. Когда все отметки по периметру комнаты получены, то их необходимо соединить. После этого горизонт считается “отбитым”.

Как пользоваться уровнем лазерного типа

Точки установки лазерного нивелира для проведения измерений.

Используемый в строительстве лазерный уровень является превосходной заменой механическим инструментам. Этот современный измерительный прибор позволяет определять различные строительные отклонения. Принцип работы данного прибора основан на современных технологиях. Компактную систему лазерного уровня приводят в действие пальчиковые батарейки. Устройство способно к проецированию лазерного луча на расстояние до 100 м. При этом делать замеры, которые являются максимально точными, можно и на расстояниях в 10 м.

Подразделяют лазерные уровни по их способности выстраивать направление. Определенные модели инструментов имеют возможность отбивать точки, то есть выстраивать направления, а другие способны выстраивать плоскость, разворачивая в нее луч. Применение перекрестных лазерных уровней в строительстве позволит дать от 2 до 10 лазерных линий, увеличив точность результатов измерений. Перед использованием лазерного уровня необходимо ознакомиться с инструкцией по его эксплуатации.

Для начала следует потренироваться укреплять конструкцию на штативе, ремне или магните. Зачастую для крепления прибора применяется тренога. Вместе с тем его можно установить и на пол или укрепить на стену так, чтобы лазерный луч прибора мог высветить нужную точку или линию. Основным недостатком лазерного уровня является его достаточно высокая стоимость, которая объясняется широким спектром применения и высокой точностью прибора.

Прибор имеет функцию, позволяющую ему установить плоскости по вертикали или горизонтали путем нажатия кнопки. Когда градуировку завершают, то происходит излучение уровнем луча в обеих плоскостях, имеющих различный угол, под которым раскрывается сетевой веер. С целью нахождения той или иной точки на плоскости рейку устанавливают поперек луча в выбранном месте, которое является своеобразной мишенью, чтобы можно было сделать отметку там, где проходит луч.

При перемещении рейки в какую-либо сторону получают замер отклонений плоскости. Метод позволяет получать точные результаты при выравнивании подвесных потолков, стен или пола при вертикальной установке световой плоскости. Есть модели лазерных уровней, излучающие не один, а ряд лазерных лучей одновременно.

Лазерный уровень, как и нивелир, поможет даже человеку без опыта ровно расставлять в мебель в комнатах или вешать ковры на стену. Любой вид строительного уровня требует аккуратной эксплуатации, которая осуществляется грамотно. Это способно предотвратить все механические повреждения приборов. Весь уход должен быть ограничен обычной чисткой.
