Растущие цены на оборудование, инструменты для строительства и ремонта послужили толчком к тому, что многие владельцы частных домов и приусадебных участков взялись за самостоятельное изготовление нужных устройств.

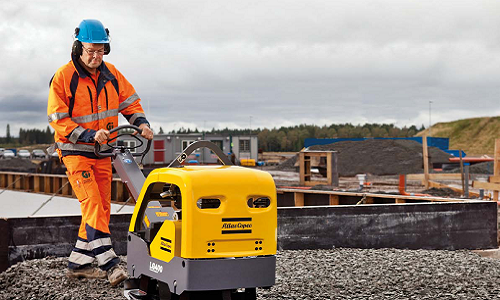

Уплотнение щебня при помощи виброплиты

Виброплита — это устройство, предназначенное для уплотнения песка, щебня, земли- это позволяет в будущем почве не проседать при нагрузках.

Например, можно встретить такое устройство, как виброплита, своими руками изготовленная.

Зачем может понадобиться виброплита?

Принцип работы виброплиты

Принцип работы виброплиты.

Виброплита с несложной конструкцией необходима для того, чтобы уплотнять щебень, песок и прочие сыпучие материалы. Почва, подвергавшаяся вибрационному воздействию, не будет проседать при нагрузках. Это важно для того, чтобы достигнуть хорошей сцепки с брусчаткой, бетонной смесью или тротуарной плиткой. Если работы проводятся на небольшой площади, где использование спецтехники будет затруднено, данный вид утрамбовывания представляется незаменимым. Большую часть работ по облагораживанию территории выполняют с использованием виброплиты.

Виброплиту при наличии необходимых навыков можно изготовить своими руками примерно часов за пять. Работа устройства будет безопаснее, поскольку мастер будет самостоятельно изолировать вибрации до требуемого качества.

При самостоятельном изготовлении устройства возможно установить источник бесперебойного питания. Виброплита самостоятельно проводит утрамбовку, понадобится только направлять движения.

Вернуться к оглавлению

Устройство виброплиты

Устройство виброплиты

Устройство виброплиты.

Перед изготовлением виброплиты надо составить чертеж будущего устройства. Для этого следует знать, из каких частей состоит данная техника:

  • плита рабочая;
  • виброузел;
  • рама;
  • трансмиссия;
  • двигатель;
  • механизм управления;
  • система подвески.

Для рабочей плиты в основном выбирают чугун. От его качества и будут зависеть рабочие характеристики устройства. Например, при работе с песком или гравием низкокачественный чугун покрывается трещинами, в этом повинны мелкие частицы грунта, которые оказывают на поверхность точечное воздействие.

Важны и размеры поверхности: при правильной геометрии площадка очищается самостоятельно, и грунта на ней не остается.

При сооружении устройства своими руками площадь плиты лучше делать не очень большую, если это не повлияет на вибрационные свойства.

К плите прикрепляют виброузел. Все узлы крепления, все соединения должны выполняться как можно более тщательно. Сальник виброузла устроен должен быть таким образом, чтобы полностью исключить протекания смазки или проникновения загрязнений.

Чтобы работа вибромашины была более качественной, можно использовать двигатель внутреннего сгорания: его мощность позволяет выполнять трамбование практически в любых условиях.

Вернуться к оглавлению

Как сделать виброплиту своими руками?

Двигатель для виброплиты

Двигатель является главным необходимым компонентом для создания виброплиты своими руками.

По типу двигателя, использованного для сооружения устройства, различают электрические, дизельные и бензиновые виброплиты.

Чтобы соорудить устройство для выполнения небольших объемов работ, достаточно будет простого площадочного вибратора с мощностью 220 В. Можно купить новый двигатель или снять его с какой-либо системы, которая уже не используется. Для станины, то есть основы, понадобится металлический лист, который несложно найти в компаниях, торгующих металлопрокатными изделиями. Толщину листа надо выбирать самое меньшее 8 мм, длину — 80 см, ширину — 45 см.

Станина должна быть ровной, вес — до пятидесяти килограммов. На основание снизу надо прикрепить металлическую пластину для выполнения функции подошвы, толщиной 5 мм.

Нельзя, чтобы виброплита во время работы зарывалась в грунт. Ее края понадобится отогнуть. Сделайте при помощи болгарки срезы с глубиной 5 мм, за 10 см от краев. Отгибать надо при помощи молотка, заколотив края на 25-30 градусов внутрь, срезы укрепляйте сваркой.

На основании выберите места для сверления отверстий под болты, чтобы прикрепить двигатель. В просверленных отверстиях надо выполнить резьбу и вставить шпильки. Поставьте швеллеры и двигатель.

На основании укрепите ручку, с помощью которой можно будет перемещать и регулировать аппарат. Для этого приварите болты, наденьте на них ручку и фиксируйте гайками.

Чтобы трамбование получалось более качественным, к низу приварите также пару трубок. Над плитой расположите резервуар для воды и подсоедините к нему одну из них. К другой подсоедините шланг и выведите его к подошве. Так перед началом трамбования вы сможете увлажнять подошву. Но при этом надо следить, чтобы вода не попала на двигатель и не создала замыкания.

Когда машина собрана, проверьте ее работу. Осмотрите все части крепления, проверьте, нет ли повреждений. Подключите виброплиту к сети и проведите пробное трамбование. С помощью получившегося устройства вы сможете уплотнять грунты на глубину десяти сантиметров. Работу можно осуществлять без перерыва около трех часов. Постарайтесь своевременно очищать плиту: грязь на поверхности и срезы, залитые грунтом, могут послужить причиной перегрева двигателя.
